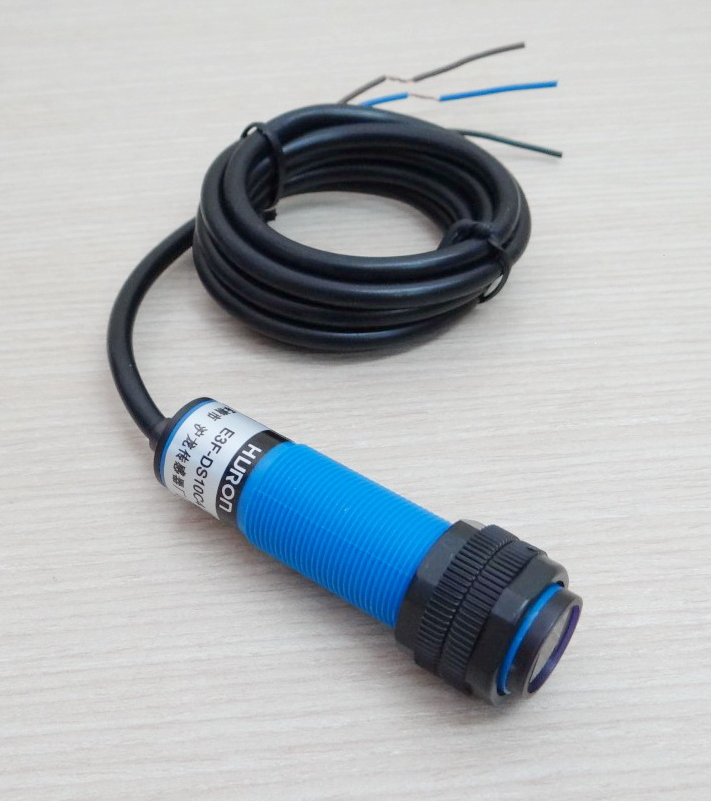

E3F-DS10C4 NPN Infrared photoelectric switch Sensor Module

คุณสมบัติสินค้า:

SKU : AP6516

E3F-DS10C4 เซนเซอร์ตรวจจับวัตถุด้วยแสงอินฟาเรด สายสัญญาณยาว 1.2 เมตร ใช้ไฟเลี้ยง 10 - 36Vdc ระยะการตรวจจับ 10-15cm โดยเมื่อมีวัตถุมาบังจะให้ สัญญาณเอาต์พุตค่า 0 ออกมา

Share

Brand: GAODE
Name: infrared photoelectric switch
Model: E3F-DS10C4
Model can substitution: E3F-DS10N1 E3F-DS10C1 E18-DS10NA

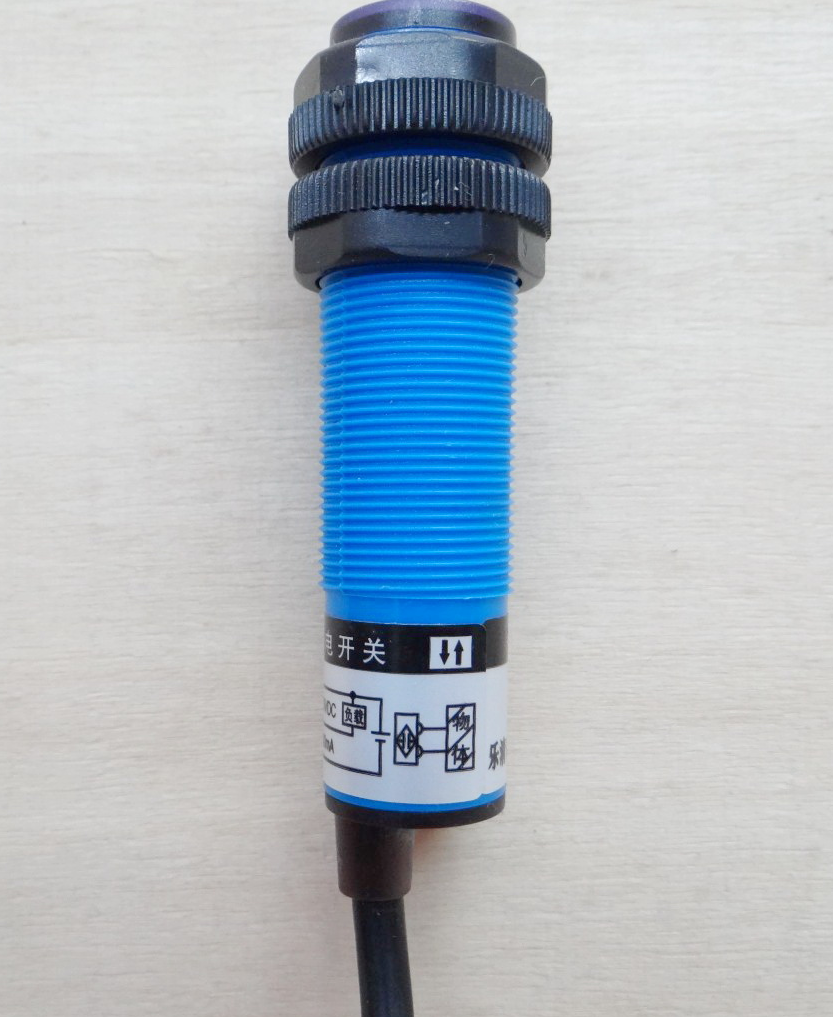

Shape: M18mm × 70mm cylinder
Detection method: diffuse type
Output Status: NPN normally open three-wire
Operating voltage: 10-36VDC
Output current: 200-300mA
Detection distance: 10-15cm
Detectable object : translucent or opaque objects
Response Time: <2.5ms
Shell material: ABS plastic

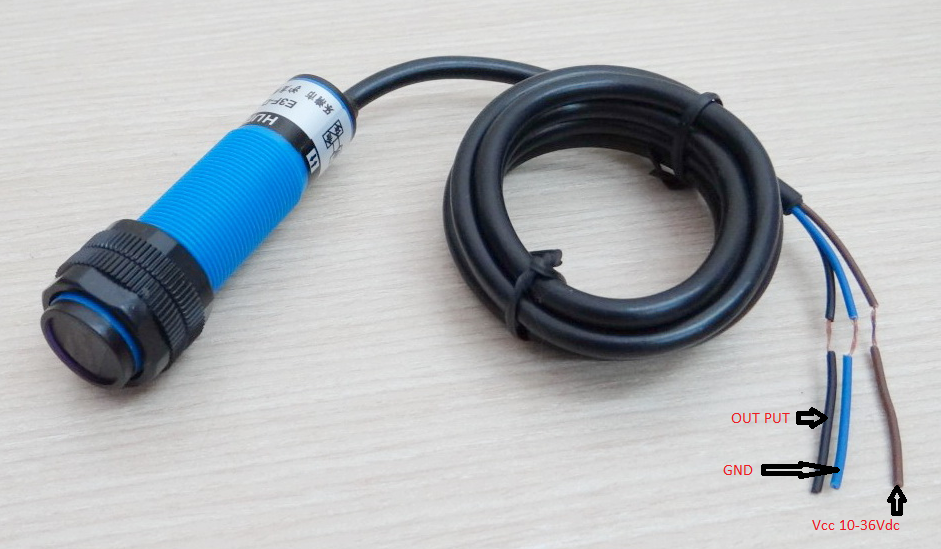

การต่อใช้งาน
   สายสีนำตาล : VCC 10 -36V
   สายสีน้ำเงิน  : GND
   สายสีดำ        : OUTPUT

ตัวอย่าง Code

int ledPin = 13;  // LED digital pin 13
int inPin = 2;     // ต่อกับเซนเซอร์สาย OUTPUT
int val = 0;

void setup()
{
  pinMode(ledPin, OUTPUT);      // กำหนดให้ digital pin 13 as output
  pinMode(inPin, INPUT);          // กำหนดให้ digital pin 2 as input
}

void loop()
{
  val = digitalRead(inPin);   // อ่านค่าที่ขา 2 แล้วนำไปเก็บไว้ที่ตัวแปร val
  digitalWrite(ledPin, val);    // กำหนดให้ LED ที่ขา 13 มีค่าเท่ากับตัวแปร val
}
